Caso de éxito: 24.000 soldaduras por punto en Vaca Muerta

Caso de éxito: soldaduras por punto en proyecto de despacho de crudo — Vaca Muerta

Debenelux SRL acompañó a Protección Catódica del Comahue SRL en un proyecto clave para el despacho de crudo desde Vaca Muerta. Nuestro rol: garantizar uniones eléctricas consistentes y repetibles sobre cinta de óxidos metálicos (MMO) en tiempos críticos.

El desafío técnico

5 tanques de 85 m de diámetro.
Instalación de grilla de cinta MMO bajo cada tanque, con tolerancias exigentes.
En cada cruce MMO–barra colectora: 3 soldaduras por punto.
Estimado: ≈3.000 soldaduras por tanque (+24.000 en total).
Plazo: 5 días (<100 horas netas).

La solución aplicada

Seleccionamos el TELWIN Digital Modular 230 por su portabilidad y desempeño en soldadura por resistencia sobre cinta MMO.

Cadencia: 1 puntada cada 15 s, evitando la protección térmica del equipo.
Varios equipos en paralelo para asegurar el cronograma.
Brazos de 120 mm para mejor acceso y rendimiento.
Electrodos según espesores: aspersores de 0,6 mm y 0,9 mm.

Resultados

Uniformidad y confiabilidad en cada cruce de la grilla.
Cumplimiento del plazo crítico de obra.
Equipos y consumibles a la altura de la exigencia.

Galería del proyecto

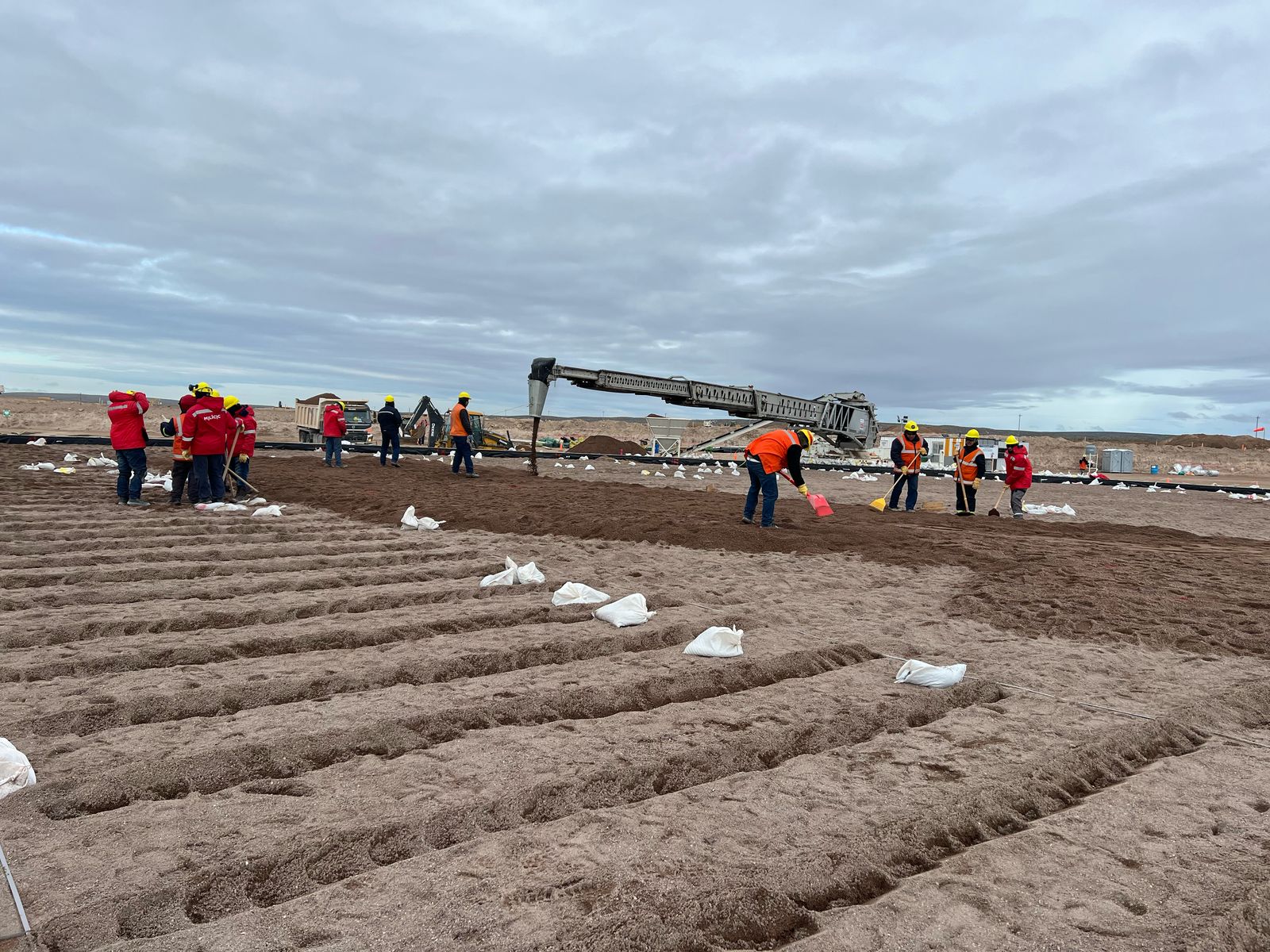

Cuadrillas instalando la grilla y nivelando el terreno para los tanques en Vaca Muerta — Instalación y preparación del área de tanques.

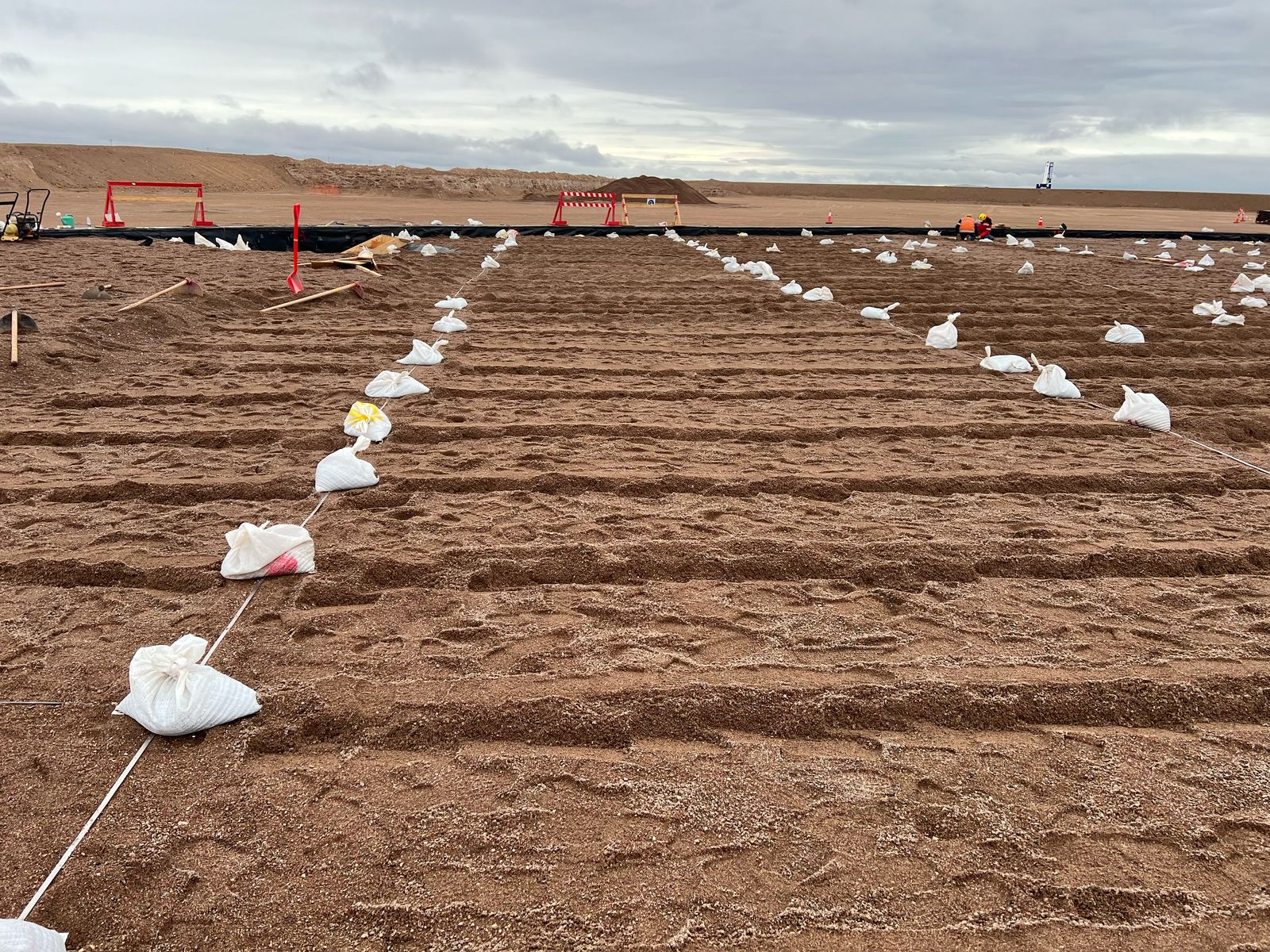

Trazado de la grilla MMO con bolsas marcadoras y canales superficiales — Trazado y marcado de la grilla MMO.

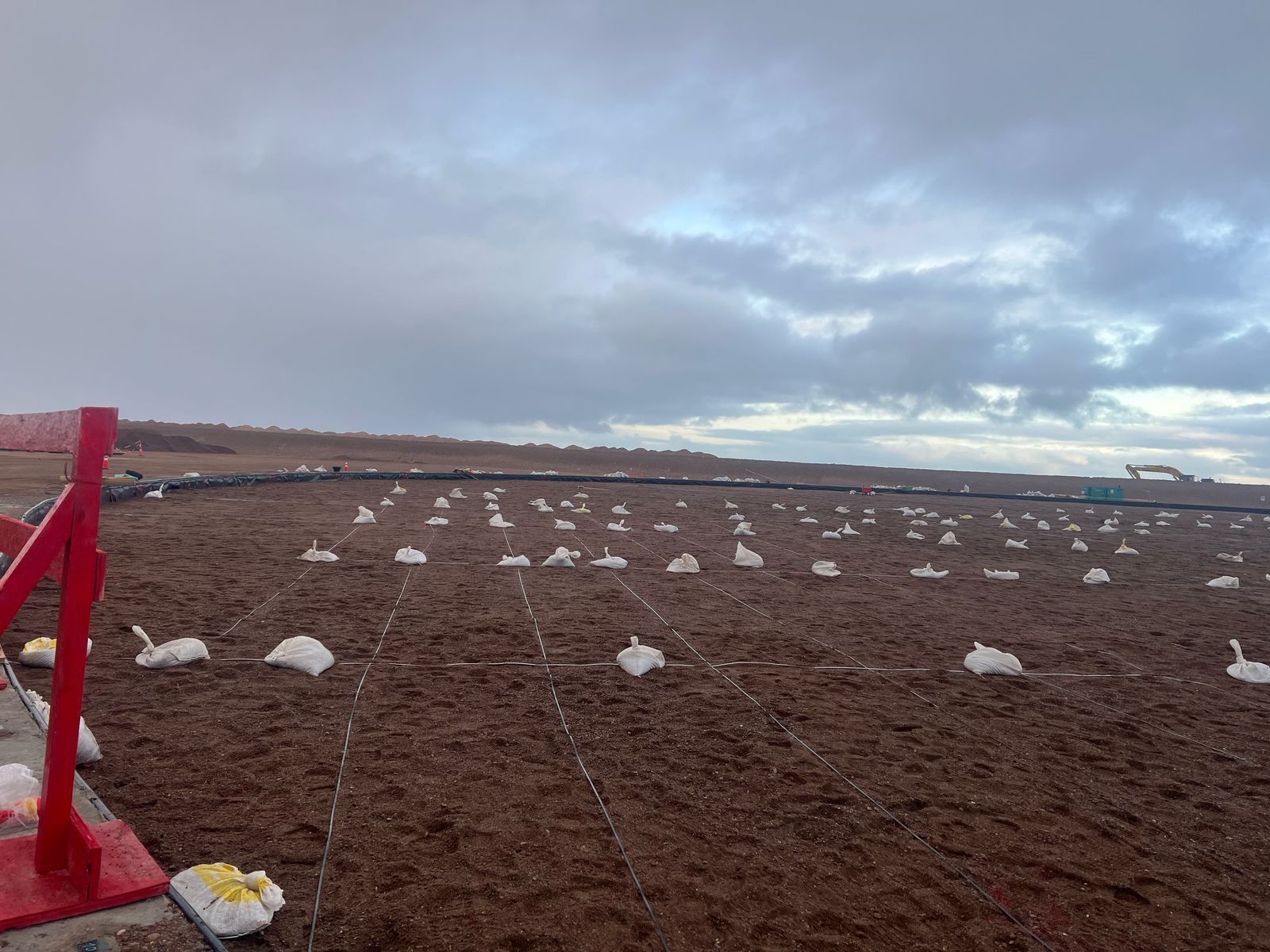

Vista panorámica de la grilla con cruces y barras colectoras — Panorámica del sector con cruces y barras colectoras.

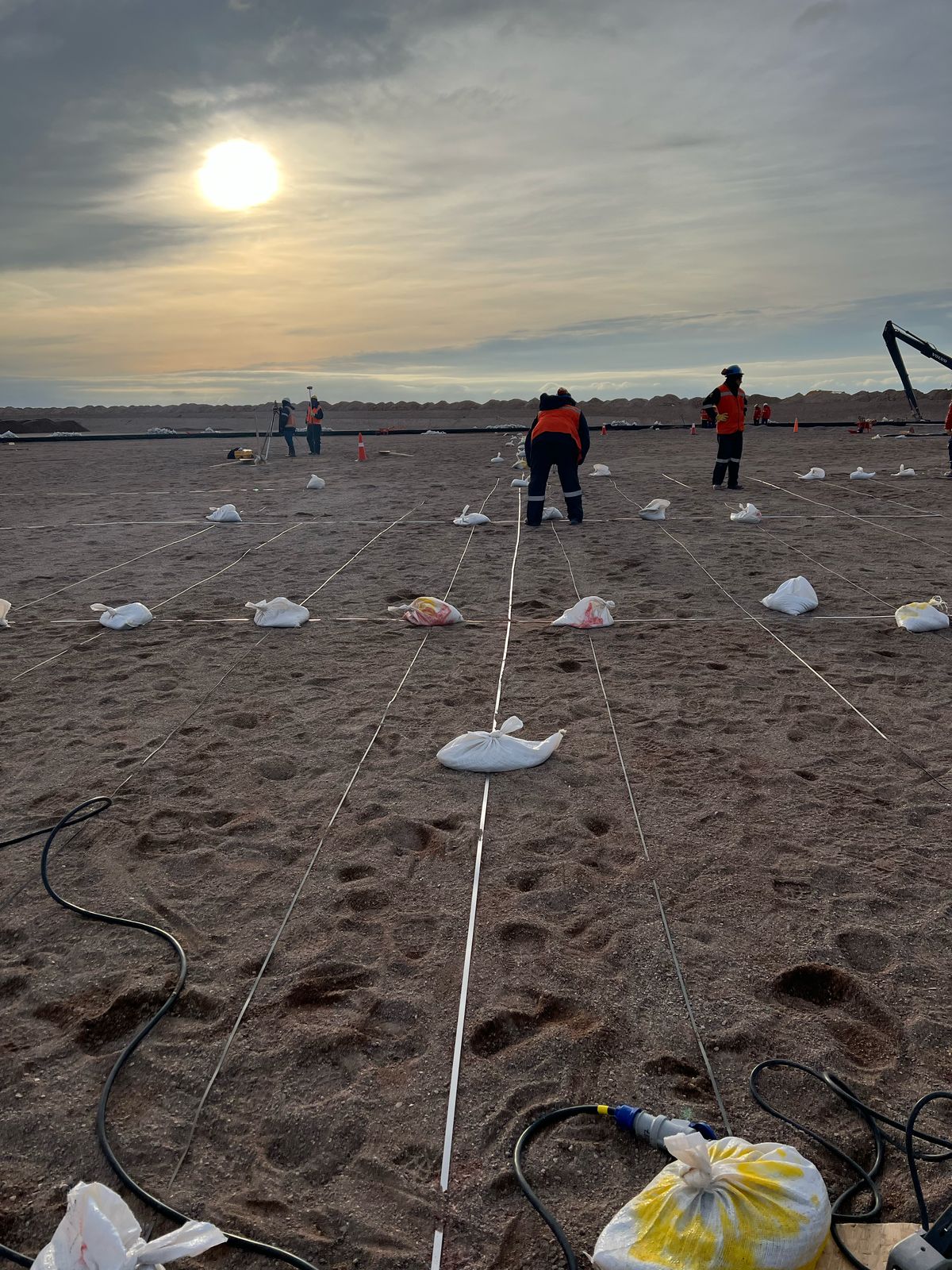

Cintas y cables alineados antes de la soldadura por punto — Alineación previa a la soldadura.

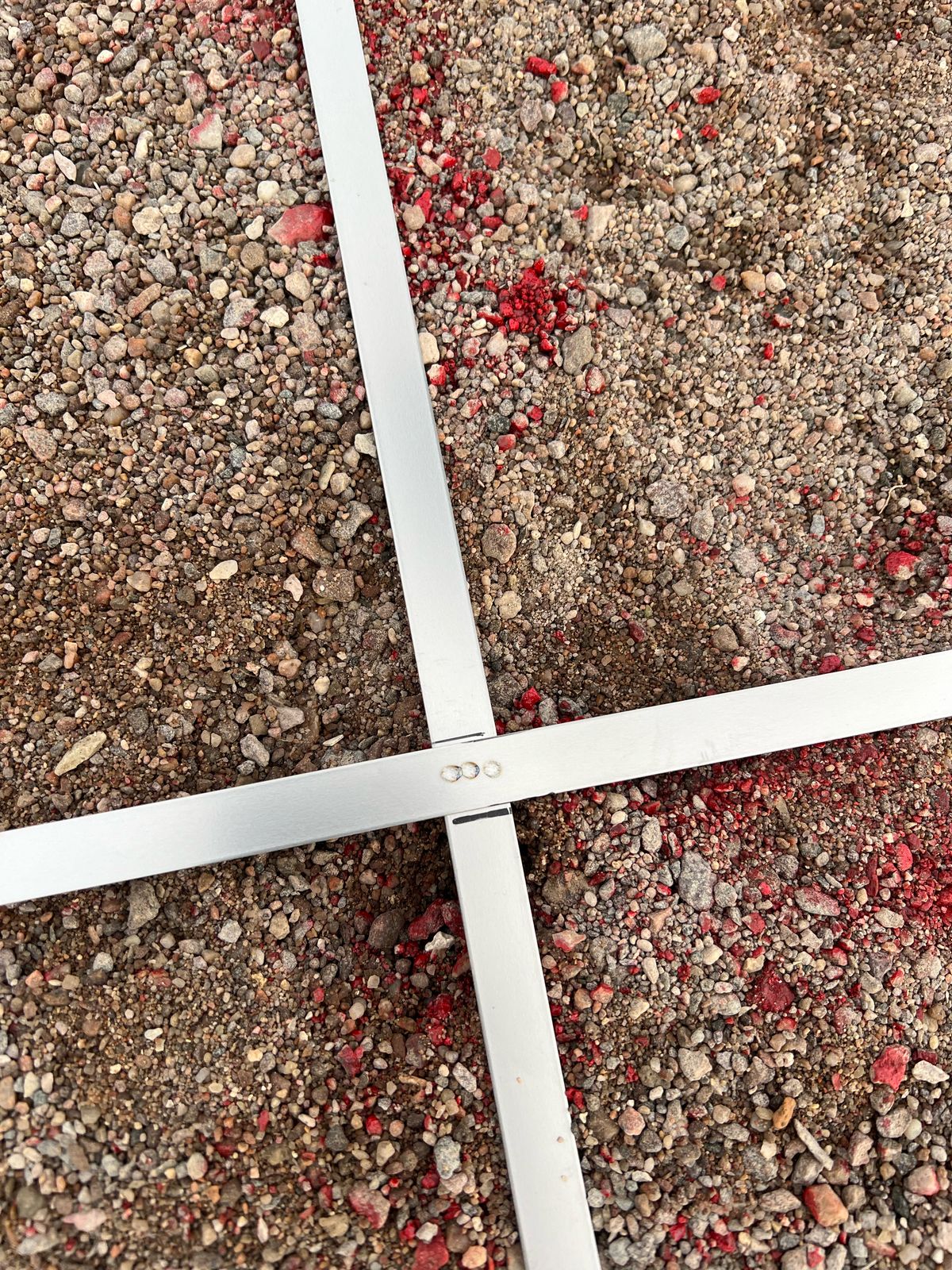

Detalle de cruce entre cinta MMO y barra colectora con tres puntos de soldadura — Detalle del cruce con las 3 puntadas por norma.

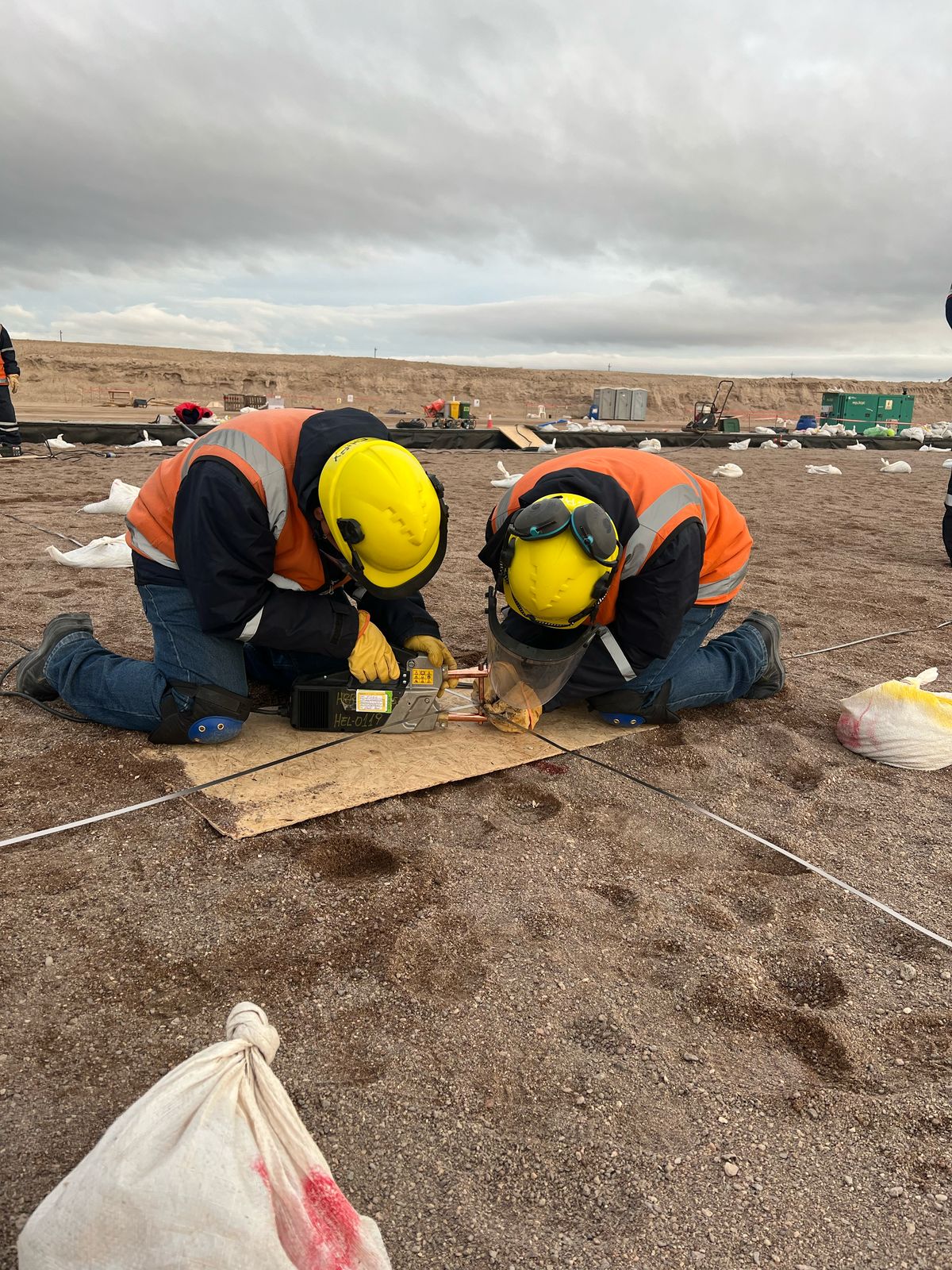

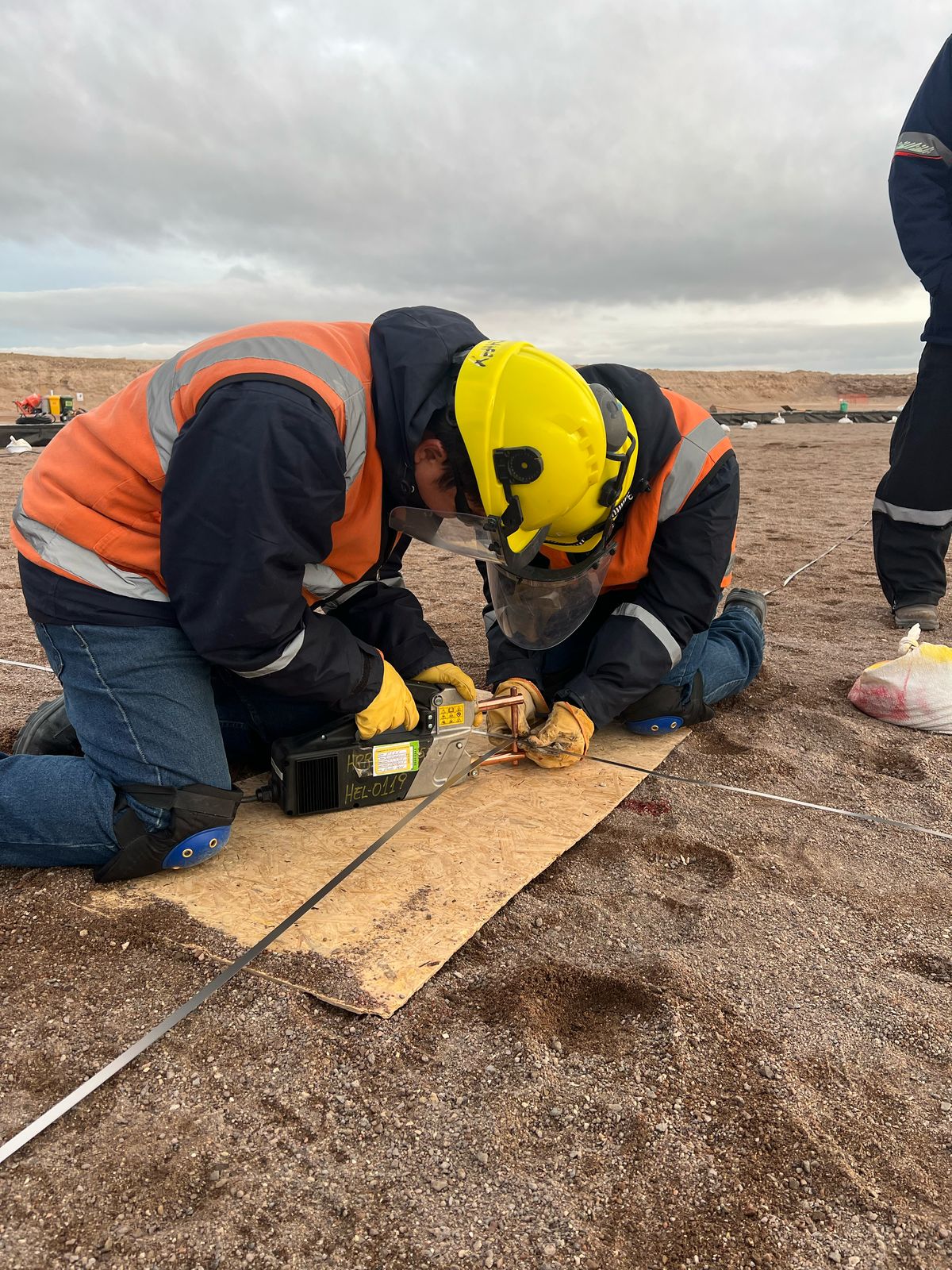

Técnicos realizando soldadura por punto con equipo TELWIN en campo — Soldadura por punto en sitio con TELWIN Digital Modular 230.

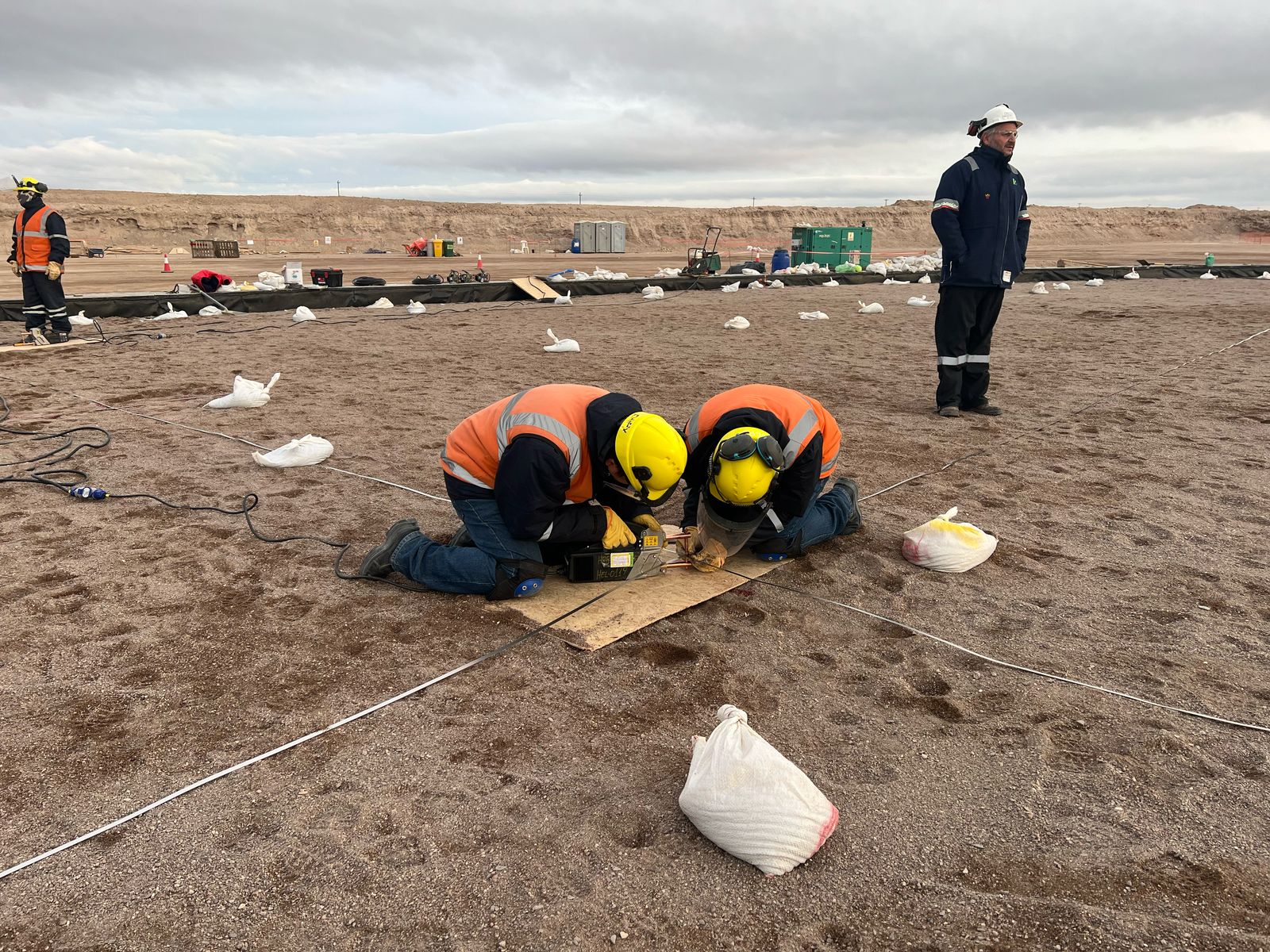

Equipo de trabajo ejecutando uniones sobre la grilla MMO — Trabajo en paralelo para mantener la cadencia.

Primer plano del proceso de soldadura por resistencia en la grilla — Control de calidad en cada unión.

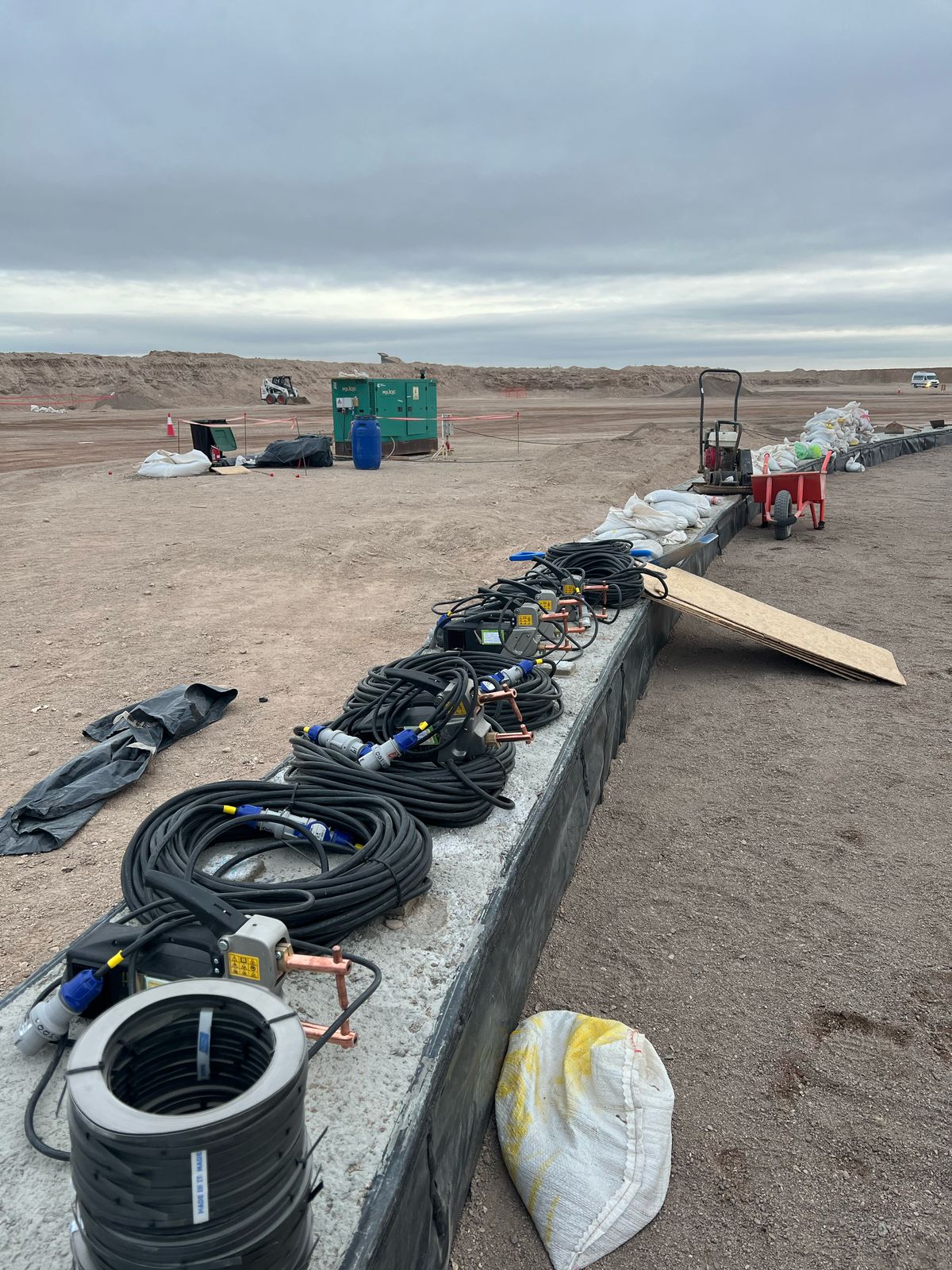

Equipos TELWIN Digital Modular 230, brazos y cables listos para producción — Equipos y accesorios listos para la siguiente tanda.

Preguntas frecuentes

¿Qué ventajas tiene la soldadura por punto en cinta MMO?

Provee uniones de baja resistencia, repetibles y sin aporte de material, ideales para protección catódica y grillas bajo tanques.

¿Por qué elegir el TELWIN Digital Modular 230?

Control preciso del pulso, portabilidad y brazos intercambiables que facilitan el acceso a cruces y mantienen calidad en alta cadencia.

¿Cómo se asegura la repetitividad?

Parámetros estandarizados, electrodos adecuados al espesor de la cinta y verificación continua por lote de puntadas.

Debenelux SRL

Con más de 20 años de trayectoria, acompañamos a la industria energética con equipos, consumibles y soporte técnico en proyectos de alta criticidad.
